導波雷達測量

行程時間原理

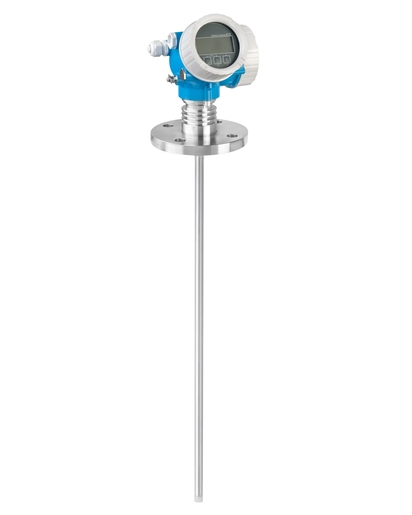

Levelflex FMP52

帶涂層的探桿，適用于腐蝕性液體測量

Levelflex FMP52采用耐腐蝕的PFA無縫涂層探桿，用于腐蝕性液體的液位測量。所有的接液部件均采用FDA認證的材質。即使液面出現波動，FMP52也能保持最穩定的測量值。Levelflex FMP52既用于液體、漿料和泥漿的連續性物位測量，也用于界面測量。測量值不受介質變化、溫度變化、氣體覆蓋或蒸汽的影響。

產品規格參數

測量精度

桿式探頭：+/- 2 mm (0.08 in)

纜式探頭 <= 15 m (49 ft):

+/- 2 mm (0.08 in)

Rope probe > 15 m (49 ft)：

+/- 10 mm (0.39 in)

過程溫度

-50...+200 °C

(-58...+392 °F)

過程壓力（絕壓）/最大過壓限定值

真空...40 bar

(真空...580 psi)

最大測量距離

桿式探頭：

4 m (13 ft)；最小介電常數DK>1.6

纜式探頭：

25...30 m (82...98 ft)；最小介電常數DK>1.6；

30...45 m (98...148 ft)；最小介電常數DK>1.9

主要接液部件

桿式探頭：

304、304L、316L、PTFE、PFA

纜式探頭：

304、304L、316、316L、 PTFE、PFA

優勢

即使在多變的測量產品或過程條件下，依然保持可靠測量

HistoROM集成數據存儲單元，帶來快速便捷的調試、維修和診斷

多回波追蹤創新技術，為測量結果帶來高度可靠性

硬件與軟件根據IEC 61508標準開發，達到SIL3級別

心跳技術，在整個生命周期內實現高效、安全的工廠運營

無縫集成到控制或資產管理系統，直觀的引導式操作概念（現場或通過控制系統）

通過世界權威的SIL和WHG實驗認證，節約您的時間與經濟成本

應用領域

可選擇桿式或纜式測量。

過程連接：法蘭或衛生要求過程連接（卡箍連接, 11851）

溫度：-50 到 +200°C (-58 到 +392°F)

壓力：-1 到 +40bar (-14.5 到 +580psi)

最大測量范圍：桿式 4m (13ft), 纜式 45m (148ft)

精度誤差：桿式測量 ±2mm (0.08")

國際防爆保護認證， WHG溢出保護， SIL，衛生型認證，船用認證，5-點線性協議

特征和規格

連續液位測量

測量原理

導波雷達

特點/應用

Premium精度的設備，帶涂層，適用腐蝕性介質

桿式探頭、纜式探頭

接液部件采用FDA認證材料，內置數據存儲單元，出廠預標定，可靠測量：波動液面+泡沫，變化介質。

界面測量

清晰的液/液界面；

同時測量界面和總液面高度

特點

Heartbeat Technology,

Bluetooth? commissioning,

Operation and maintenance SmartBlue App,

HistoROM,

RFID TAG for easy identification

電源/通信

兩線制（HART、PROFIBUS PA、FOUNDATION Fieldbus）

四限制（HART）
